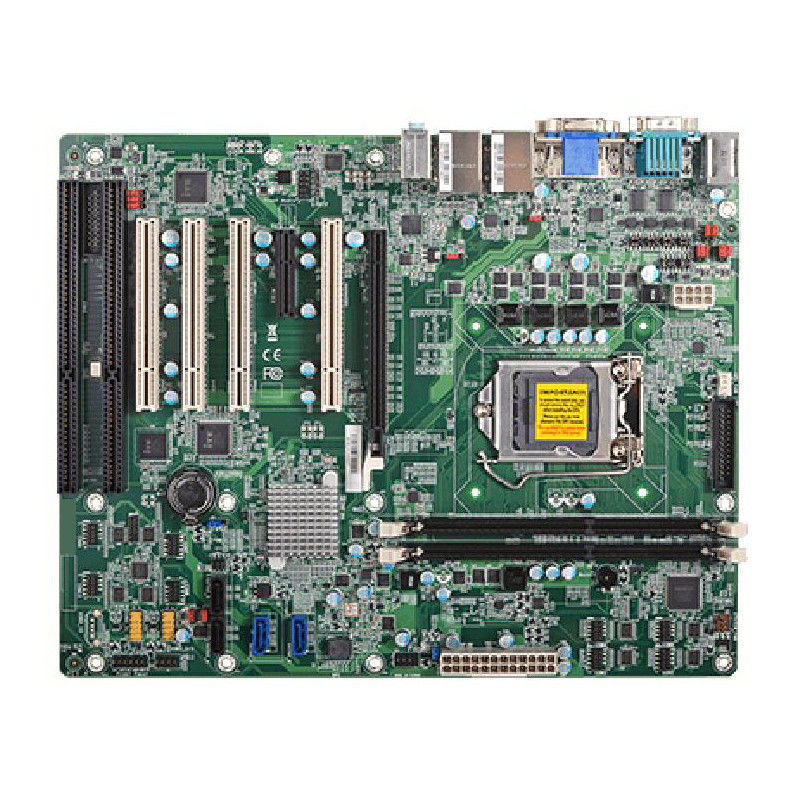

DFI HD620 Intel® H81 메인보드 2 ISA 슬롯 10 COM 듀얼 LAN ATX 산업 메인보드

모델 번호 HD620-H81은 2*ISA, 4*PCI, 10*COM, 10*USB, 듀얼 LAN, DFI ATX 산업용 메인보드/ISA 컴퓨터/서버용 메인보드

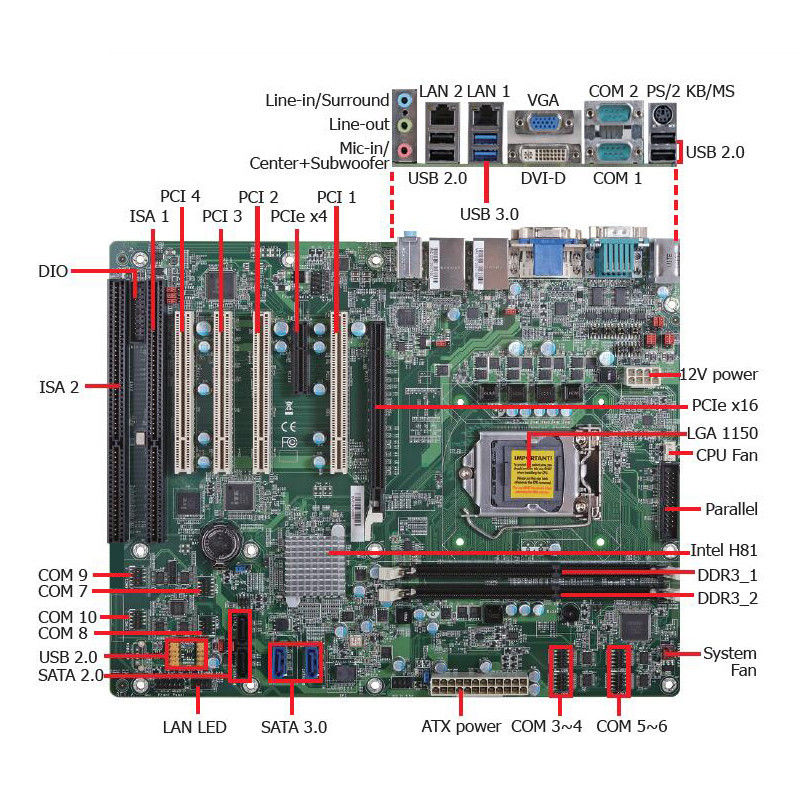

간략한 세부 사항

- LGA 1150 소켓 CPU, 4세대 인텔을 지원합니다^®코어TMCPU

- 칩셋 인텔^®H81

- 16GB까지 2* DDR3 지원

--1* PCIe x16

--1 *PCIe x4 (x1 신호)

--4 *PCI

--2* ISA

--1 *VGA,

--1 *DVI-D

--2* 기가비트 LAN

--10* COM

--10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* 평행

--차원:ATX 형식 요소: 305mm (12") x 244mm (9.6")

사양

프로세서

4세대 인텔® 코어TM 프로세서, LGA 1150 소켓
인텔® 코어TM i7-4790S 프로세서, 8M 캐시, 4.0 GHz, 65W
인텔® 코어TM i7-4770S 프로세서, 8M 캐시, 3.9 GHz, 65W
인텔® 코어TM i7-4770TE 프로세서, 8M 캐시, 3.3 GHz, 45W
인텔® 코어TM i5-4590S 프로세서, 6M 캐시, 3.7 GHz, 65W
인텔® 코어TM i5-4590T 프로세서, 6M 캐시, 3.0 GHz, 35W
인텔® 코어TM i5-4570S 프로세서, 6M 캐시, 3.6 GHz, 65W
인텔® 코어TM i5-4570TE 프로세서, 4M 캐시, 3.3 GHz, 35W
인텔® 코어TM i3-4360 프로세서, 4M 캐시, 3.7 GHz, 54W
인텔® 코어TM i3-4350T 프로세서, 4M 캐시, 3.1 GHz, 35W
인텔® 코어TM i3-4340TE 프로세서, 4M 캐시, 2.6 GHz, 35W
인텔® 코어TM i3-4330 프로세서, 4M 캐시, 3.5 GHz, 54W
인텔® 코어TM i3-4330TE 프로세서, 4M 캐시, 2.4 GHz, 35W
인텔 펜티엄 G3420 프로세서, 3M 캐시, 3.2 GHz, 53W
인텔 펜티엄 G3320TE 프로세서, 3M 캐시, 2.3 GHz, 35W
인텔® 셀레론® G1820 프로세서, 2M 캐시, 2.7 GHz, 53W
인텔 셀레론 G1820TE 프로세서, 2M 캐시, 2.2 GHz, 35W

칩셋

인텔® H81 칩셋

기억력

2개의 240핀 DIMM 최대 16GB 듀얼 채널 DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

그래픽

인텔® HD 그래픽

오픈GL 4.0디렉트X 111

1 x DVI-D
1 x VGA
DVI-D/VGA: 1920x1200 @ 60Hz까지 해상도

확장 인터페이스

1 x PCIe x16 (2세대)
1 x PCIe x4 (2세대)
4 x PCI
2 x ISA

오디오

오디오 코덱 Realtek ALC886

이더넷 컨트롤러

1 x 인텔® 82574 PCIe (10/100/1000Mbps)
1 x 인텔® I217LM (10/100/1000Mbps)

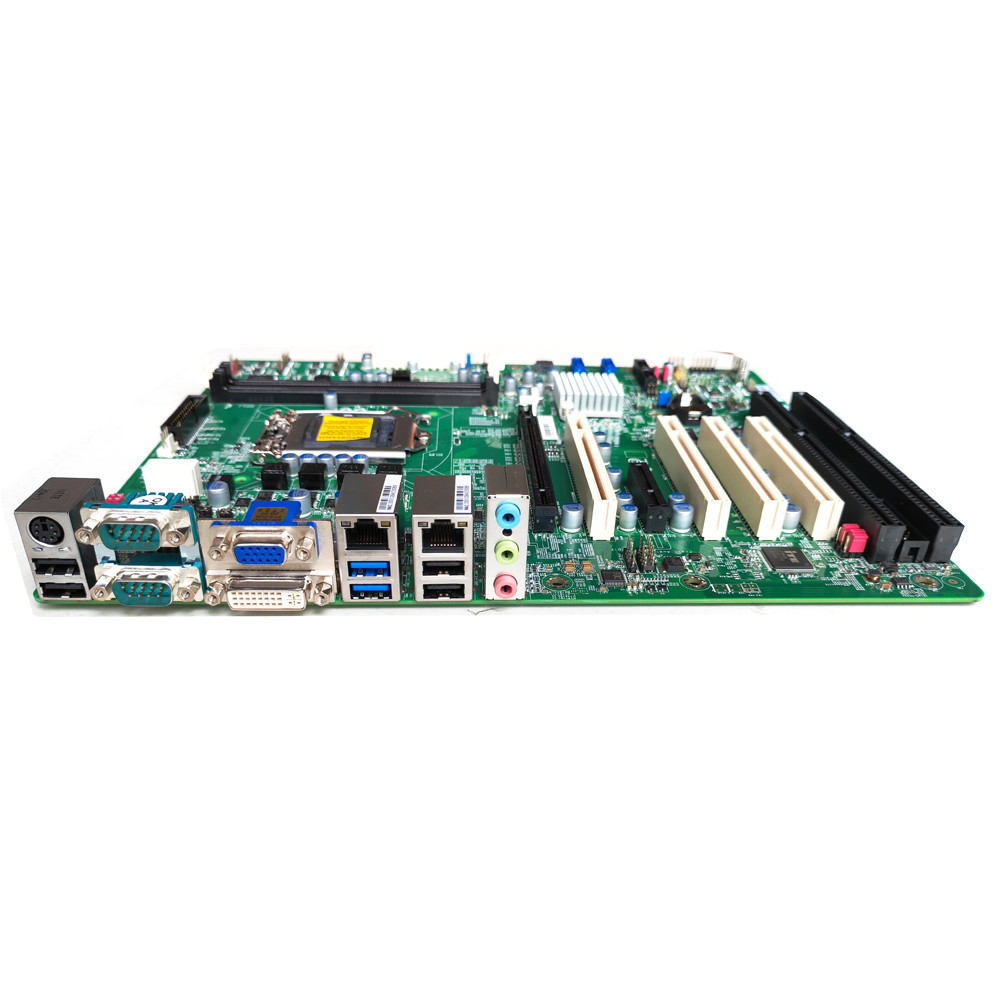

후방 I/O

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ 전력) (DB-9)

2 x USB 30
4 x USB 20

1 x PS/2 (미니-DIN-6)

1 x VGA
1 x DVI-D

오디오: 1 x 라인아웃: 1 x 마이크: 1 x 라인아웃

내부 I/O

8 x RS-232 (2.0mm pitch)

4 x USB 2.0 또는 1 USB 2.0*

1 x 오디오 (라인아웃/마이크인)
1 x S/PDIF

2 x SATA 3.0 (최고 6Gb/s)
2 x SATA 2.0 (최고 3Gb/s)

1 x 8비트 DIO

워치도그 타이머

출력 및 간격:시스템 재설정, 1~255초까지 소프트웨어를 통해 프로그래밍

TPM 요청 시 사용 가능

힘

ATX 전력

8핀 ATX 12V 전력
24핀 ATX 전원

소비량

무동: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
최대: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

RTC 배터리:CR2032 동전 셀

OS 지원

윈도우 XP 프로페셔널 x86 및 SP3 (32비트) (한정된 기능)
윈도우 7 얼티밋 x86 & SP1 (32비트)
윈도우 7 얼티밋 x64 및 SP1 (64비트)
윈도우 8 엔터프라이즈 x86 (32비트)
윈도우 8 엔터프라이즈 x64 (64비트)


환경

온도

작동: 0~60°C
보관: -20~85°C

습도

작동: 5~90% RH
저장: 5 ~ 90% RH

MTBF

435,517 h @ 25°C; 253,313 h @ 45°C
계산 모델: 텔코디아 2호, 방법 I 사례 3
환경: GB, GC

크기

ATX 형태 변수 305mm (12") x 244mm (9.6")

높이

PCB: 1.6mm
위쪽: 38.5mm
아래쪽: 4.4mm
