| 원래 장소: | 심천 중국 |
|---|---|
| 브랜드 이름: | VEGASHINE / OEM |
| 모델 번호: | ATX-P6663A-Q170 |
| 최소 주문 수량: | 1개 단위 |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 3~10일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 1000 단위 |
| CPU: | 인텔 6번째와 7번째 i3-i5-i7 CPU | 램: | 4*DDR4 램 소켓 최대 64GB |
|---|---|---|---|
| 이더넷: | 3*Gigabit LAN | 표시하다: | 지원 DP / DVI / VGA / HDMI 디스플레이 |
| COM: | 6*RS232/RS422/485 | 크기: | 305x244mm |
| 힘: | ATX 전원 공급 장치 | ||
| 강조하다: | H170 산업용 PC 메인보드,산업용 PC 메인보드 Ddr4 |
||

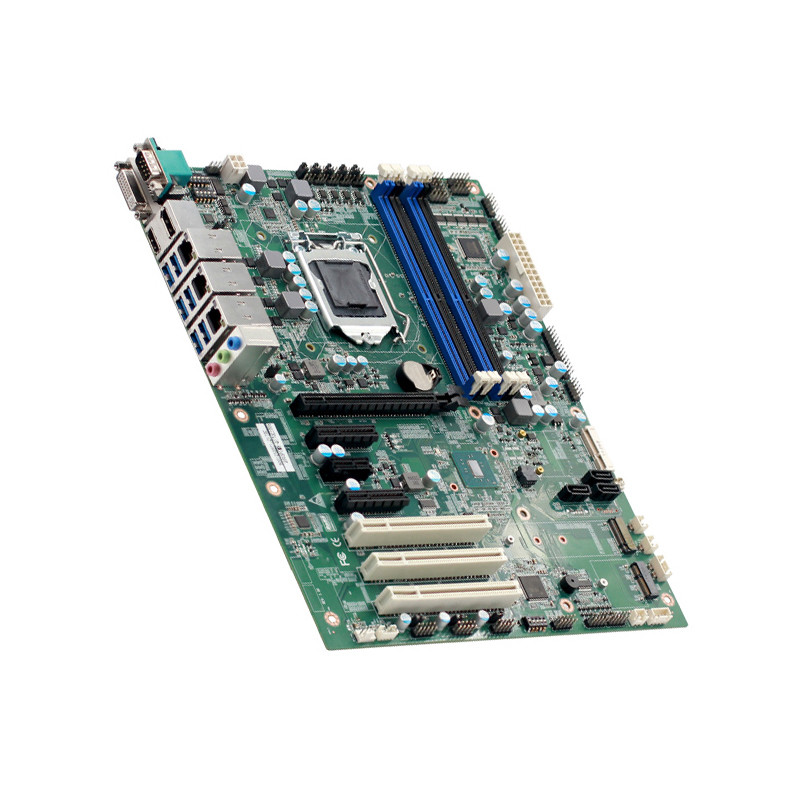

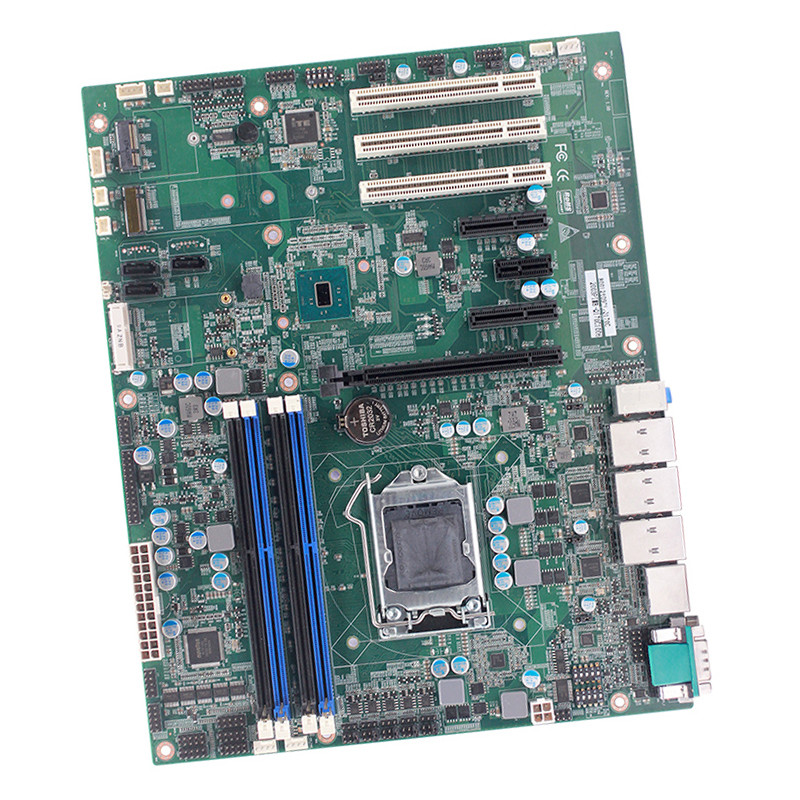

in-tel LGA1151 H170/Q170 칩셋 6pcie 마더보드 ddr4 산업용 메인보드 6com 3lan 1*PCIE_X16, 2*PCIE_X4
주요 특징들
LGA1151 소켓 Intel 6th 및 7th i3-i5-i7 CPU 지원
Q170 칩셋
최대 64GB의 4*DDR4 램 소켓 지원
통합 인텔® HD 그래픽
DP / DVI / VGA / HDMI 디스플레이 지원
6*RS232/RS422/485
3*기가비트 랜
6*USB2.0
6*USB3.0
4*표준 SATAIII 포트
2*M.2 스코켓
1*PCIE_X16
2*PCIE_X4
1*PCIE_X1
3* PCI 슬롯
미니-itx 305x244mm
ATX 전원 공급 장치
명세서
| 프로세서 시스템 | CPU | Intel 6세대, 7세대 Core, Pentium, Celeron 시리즈 프로세서 지원 |
| CPU 패키지 | LGA1151 | |
| 칩셋 | Q170 | |
| 바이오스 | EFI BIOS | |
| 램 | 기술 아키텍처 | 듀얼 채널 DDR4 2133/2400MHz |
| 슬롯 | 4개의 DDR4 메모리 슬롯, 최대 64G 지원 | |
| 동영상 | 그래픽 컨트롤러 | Intel HD Graphics 630(그래픽 카드 모델은 CPU와 관련됨) |
| VGA | 2 * 6, 2.54mm 핀 헤더, 최대 해상도 지원 2048 * 1536 @ 50Hz | |
| HDMI | 최대 해상도 지원(HDMI1.4) 4096 * 2304 @ 24Hz | |
| DP | 최대 해상도 지원 4096 * 2304 @ 60Hz | |
| DVI | 최대 해상도는 1920 * 1200 @ 60Hz 지원 | |
| 3개 디스플레이 | 3화면 동기식 또는 비동기식 디스플레이 지원 | |
| I/O 백플레인 | 포트 |
1 * DP 1 * HDMI 1 * DVI 3 * 랜 6 * USB3.0 1 * 마이크 출력/라인 출력/라인 입력 |
| 인터넷 | 제어 장치 |
2 * 인텔 I211AT 기가비트 LAN 1 * 인텔 I219-LM 기가비트 LAN |
| 오디오 | 제어 장치 | Realtek HD ALC269Q-VB 오디오 디코딩(LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| 슈퍼 I/O | 제어 장치 | NCT6106D |
| 하드웨어 모니터링 | 감시 타이머 | 0-255초, 워치독 루틴 제공 |
| 입출력 인터페이스 | USB |
6 * USB3.0 USB2.0 / 1.1 호환 6 * USB2.0, 최대 지원 + 5V / 1.5A |
| 직렬 포트 |
6 * COM COM1은 DIP 스위치 및 BIOS 설정을 통해 RS232 / RS485 / RS422(DB9 인터페이스)로 선택 가능 COM2, 3, 4, 5, 6은 점퍼 캡과 BIOS를 통해 RS232 또는 RS485(핀 헤더)로 선택 가능 |
|
| 인쇄 포트 | 1 * 엘피티 | |
| 추신 / 2 | 1 * PS / 2핀 인터페이스 | |
| 지피오 | 2 * 8 비트, 루틴 제공, 자유롭게 입력/출력 정의, 5V @ 24mA 레벨 | |
| 확장 버스 | 미니PCle | 미니 PCIe 슬롯 1개, PCIe 장치 지원 |
| PCIE |
PCIEx16 슬롯 1개 PCIEx4 슬롯 2개 PCIEx1 슬롯 1개 |
|
| PCI | PCI 슬롯 3개 | |
| 저장 | M.2 | M 키 1개: 2242/2260/2280 SATA 버스 인터페이스, E 키 1개: 2230 인터페이스(WIFI) |
| SATA | 4개의 표준 SATAIII 인터페이스, 최대 전송 속도 6Gb/s | |
| 전원 | 전원 유형 | ATX 전원 공급 장치 |
| 근무 환경 | 작동 온도 | -20℃ ~ + 60℃ |
| 보관 온도 | -40℃ ~ +85℃ | |
| 작동 습도 | 0% ~ 90% 상대 습도, 결로 없음 | |
| 보관 습도 | 0% ~ 90% 상대 습도, 결로 없음 | |
| 체계 | 윈도우7 윈도우10 리눅스 | |
| 물리적 치수 | 크기 | 305x244mm |
| 무게 | 0.5KG |
