| 원래 장소: | 첸젠 중국 |
|---|---|
| 브랜드 이름: | VEGASHINE / OEM |
| 모델 번호: | ITX-Z6741D-11 |
| 최소 주문 수량: | 1 단위 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 3 내지 10 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 1000개 |
| CPU: | Intel®Tiger Lake-Up3 프로세서 (1135G7/1145G7 등) 지원 | RAM: | DDR4 3200MHz, 최대 64GB |
|---|---|---|---|
| 이더넷: | 1*gigabit lan (선택 용 듀얼 란) | 표시: | LVDS1/EDP1+EDP2+HDMI+VGA 출력 |
| Com: | 6*com | 크기: | 170x170mm |
| 힘: | DC 12 ~ 19V 전원 공급 장치 |
주요 특징
--- 인텔 타이거 레이크 UP3 프로세서 (1135G7/1145G7, 등) 를 지원합니다.
--- 듀얼 채널 SO-DIMM, DDR4 3200MHz, Max64GB를 지원합니다.
--- LVDS1/EDP1+EDP2+HDMI+VGA 출력을 지원합니다.
동시 및 비동시 표시
--- 탑재된 1*리얼텍 RTL8111H/8111G 기가비트 네트워크 카드
(선택 가능한 이중 네트워크)
--- 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps) 를 지원합니다
--- 7*USB20
--- 6*COM (COM2/3 양방향 RS485를 지원합니다.)
--- 1*M.2 M 키는 PCIEX2/SATA 적응을 지원합니다. 1*SATAIII ((6.0
Gb/s)
--- 1*M.2 E 키, Wifi6/Bluetooth 모듈 확장 지원
--- 1*M.2 B 키, 4G/5G 모듈 확장 (선택) 을 지원합니다.
--- 1*SIM 카드 슬롯
--- DC 12~19V 전원 공급 (12V는 7A 이상의 어댑터가 필요합니다)
--- 크기: 170*170mm ITX 메인보드
사양
| CPU |
인텔® 타이거 레이크-UP3 프로세서 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| 칩셋 | 인텔® SOC |
| 표시 칩 | 인텔® 아이리스® Xe 그래픽스 |
| 출력 표시 | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| 멀티 디스플레이 | 4개의 화면에서 비동기 표시를 지원합니다. |
| USB 포트 | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 20 |
| 기억력 | 2 × SO-DIMM 슬롯, DDR4 3200MHz, 최대 32GB까지 지원 |
| 음향 에 대한 영향 | 탑재된 ALC897 오디오 디코딩 컨트롤러 독립 전력 증폭기 NS4251 (3W @ 4Ω MAX) |
| 네트워크 카드 | 탑재된 1 × Realtek RTL8111H/8111G 기가비트 이더넷 (두중 네트워크 선택) |
| 저장 | 2 × M.2 M 키, PCIe x2/SATA 적응을 지원합니다. 1 × SATA III (6.0 Gb/s) |
| 확장 슬롯 | 1 × M.2 E 키, Wi-Fi 6 / 블루투스 모듈 확장 지원 1 × M.2 B 키, 4G/5G 모듈 확장 지원 1 × SIM 카드 슬롯 |
| COM 포트 | IT8786E-I 컨트롤러 |

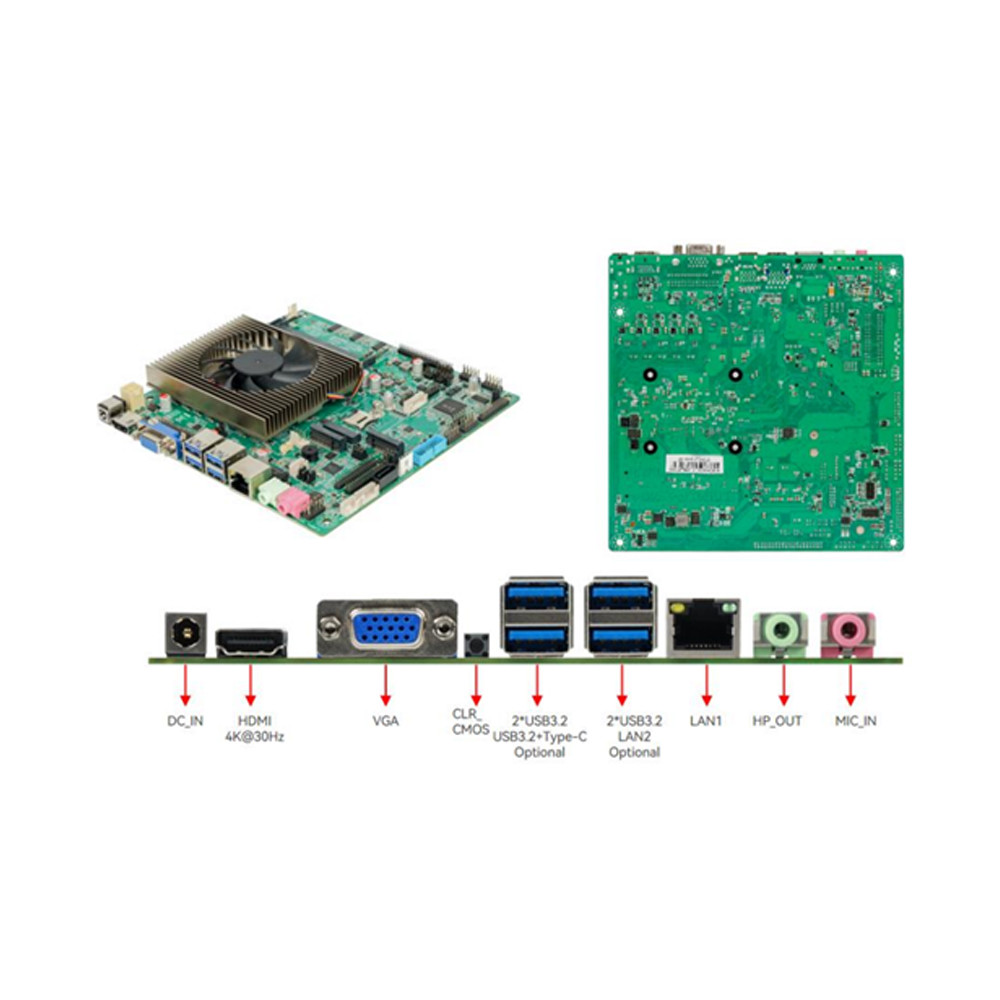

| 후면 I/O 인터페이스 | 1*DC_IN |
| 1*HDMI | |
| 1*VGA | |
| 1*CLR_CMOS 버튼 | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (1개)LAN/C형 선택) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
내부 I / O 커넥터 |
1*F_AUDIO 핀,1*스피커 핀 |
| 1*INVERT 핀 | |
| 2*EDP 핀 (1)LVDS 핀 | |
| 1*BKCL 핀 | |
| 1*SATA 핀,1*SATA_PWR 핀 | |
| 1*F_USB1 (확장 가능 2개)*USB3.2 Gen1) | |
| 3*F_USB2.0 (5개까지 확장할 수 있습니다.*USB2.0) | |
| 1*LPT 핀 | |
| 1*JPS2 핀 | |
| 1*GPIO 핀 | |
| 1*TPM 핀 | |
| 1*F_PANEL 핀 | |
| 6*COM 핀 | |
| 1CFAN 핀1SFAN 핀 | |
| 1JHDMI 핀1JVGA 핀 | |
| 1*ATX_IN 소켓 | |
| BIOS | AMI BIOS |
| 전원 공급 | DC 4PIN ATX 12~19V 전원 입력 |
| 냉각 시스템 | 새로운 CPU 라디에이터를 포함 |
| 작업 환경 | 온도: -15~60°C; 0% ~ 95% 습도, 응축되지 않습니다 |
| 크기 | 170*170mm ITX 메인보드 |
지원 프로세서 모델:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
