CPU: | LGA1155 Intel® 3번째 i3-i5-i7 CPU | 램: | 2*DDR3 1066/1333/1600Mhz 최대 16GB |
---|---|---|---|
이더넷: | 1*기가비트 랜 | 표시하다: | DVI+ VGA, DVI+HDMI, HDMI+VGA 동기식 또는 비동기식 디스플레이 |
COM: | 6*COM | 크기: | 170×170mm |
힘: | 한 개의 DC 12V 전원 공급기 |

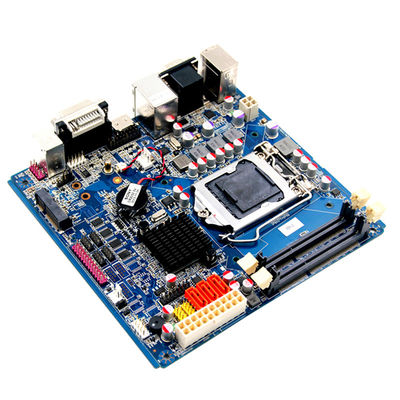

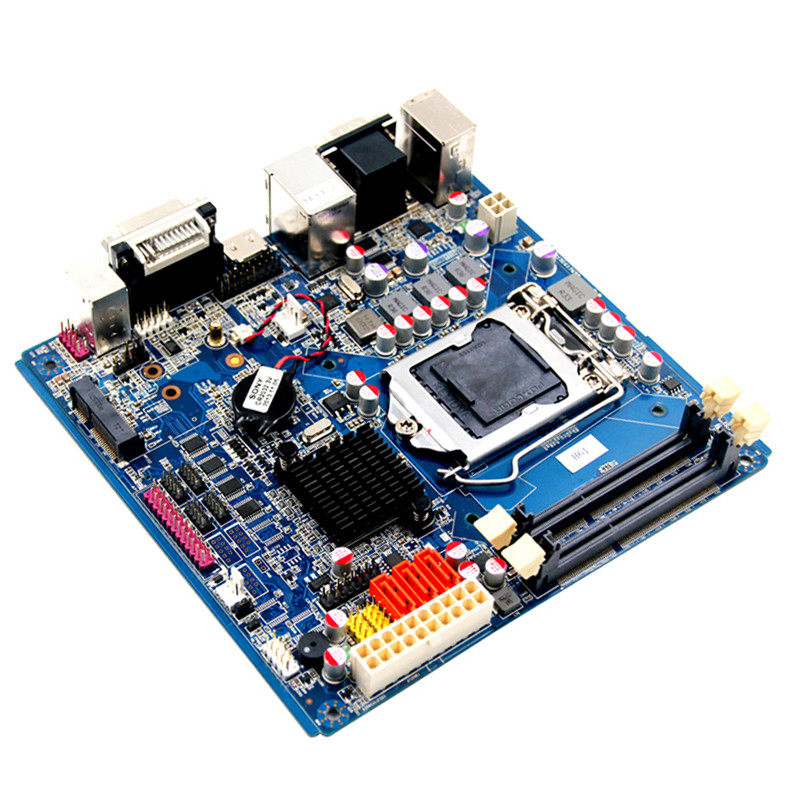

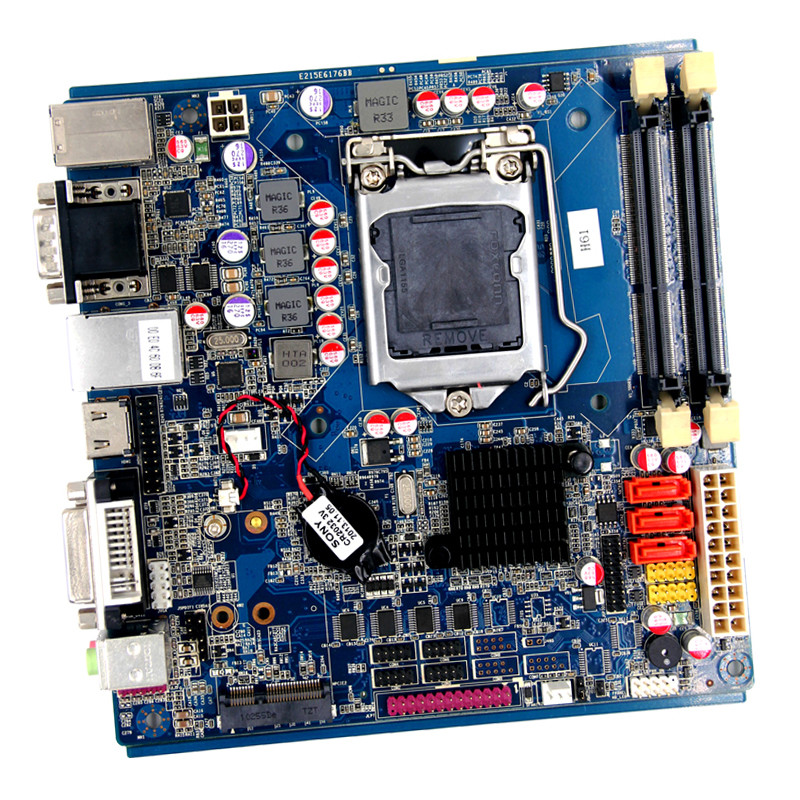

인텔 H61mini-itx 마더보드 LGA1155 6COM 8USB DDR3 산업용 노트북 메인보드 3*SATA2.0(DVI, HDMI, VGA 포함)
주요 특징들
LGA1155 Intel® 3세대 i3-i5-i7 CPU 지원
인텔® H61 익스프레스 칩셋
듀얼 채널 DDR3 1066/1333/1600Mhz 최대 16GB
통합 인텔® HD 그래픽
DVI+ VGA, DVI+HDMI, HDMI+VGA 동기식 또는 비동기식 디스플레이 지원
6*COM
1*기가비트 랜
8*USB2.0
3* SATA2.0
1 * M-SATA Scoket
미니-itx 170 x 170mm
단일 입력 DC12V 전원 공급 장치
명세서
프로세서 | CPU | 인텔 3일i3-i5-i7 CPU(LGA1155 CPU) |
CPU 패키지 | LGA 1155 소켓 | |
칩셋 | 인텔 H61 | |
바이오스 | EUFI BIOS | |
램 | 기술 프레임워크 | 듀얼 채널 DDR3 1066/1333/1600Mhz |
용량 | SO-DIMM 소켓, 최대 16GB | |
소켓 | 2*RAM 소켓 | |
동영상 | 그래픽 컨트롤러 | Intel HD Graphic 2500 또는 기타(CPU 모델에 따라 다름) |
HDMI | 최대 해상도: 1920*1200 | |
DVI | 최대 해상도: 2560x1600,60Hz | |
VGA | 최대 해상도: 2048x1536,60Hz | |
이중 디스플레이 지원 | DVI+ VGA,DVI+HDMI,HDMI+VGA,동기 또는 비동기 디스플레이 | |
I/O 후면 패널 | 포트 | 1*PS/2 4*USB 2*COM 1*DVI 1*VGA 1*HDMI 1*아디우오 1*마이크 1*글랜 |
회로망 | 제어 장치 | RTL8111EL LAN, RTL/PXE 디스크 없는 부팅 지원 |
오디오 | 제어 장치 | Realtek HD ALC662 칩셋, 6채널 출력 제공(line-in, line-out, Mic) |
슈퍼 I/O | 제어 장치 | |
하드웨어 모니터 | 워치독 및 타이머 | 0~255 타이머(워치독 코드 옵션) |
냉각기 | 표준 H61 팬 | |
입출력 인터페이스 | USB | 8*USB2.0, 최대.현재 지원되는 5V/1A |
직렬 포트 | 5*RS232, 1*RS422/485 옵션, RS485 지원 자동 흐름 제어 | |
지피오 | 16비트, 입력/출력의 자유 정의, 3.3V@24mA | |
연장 버스 | 미니PCle | 1*miniPCIE 소켓, 지원되는 WIFI 및 3G |
저장 | SATA | 3*SATA2.0 최대 전송 속도 3Gb/s |
M-SATA | 1*mSATA 소켓, SANDISK 프로토콜 지원, 최대.전송 속도 3Gb/s | |
지원 시스템 | 윈도우7 윈도우 10 리눅스 | |
치수 | 폼 팩터 | 미니-itx |
크기 | 170×170mm | |
전원 공급 장치 | 전원 유형 | 단일 입력 DC 전원 공급 장치, DC12V, +/-5% |
근무 환경 | 작동 온도 | -20℃ ~ +60℃ |
보관 온도 | -40℃ ~ +85℃ | |
작동 습도 | 0% ~ 90% 비응축 | |
창고 습도 | 0% ~ 90% 비응축 |
