| CPU: | Intel® 해스웰-U i7-4500U 듀얼 코어 4 스레드 1.8Ghz 프로세서 | 램: | 온보드 2GB/4GB RAM |
|---|---|---|---|
| 이더넷: | 1*기가비트 랜 | 표시하다: | LVDS + VGA, LVDS+HDMI, HDMI+VGA 동시에 일어나 또는 비동시적 디스플레이 |
| COM: | 6*COM (4*RS-232, 2*RS422 / 485) | 크기: | 170×170mm |
| 힘: | DC 12V 전원 | ||
| 강조하다: | Itx 산업용 PC 마더보드,산업용 PC 마더보드 I7-4500U,산업용 미니 PC 마더보드 |
||

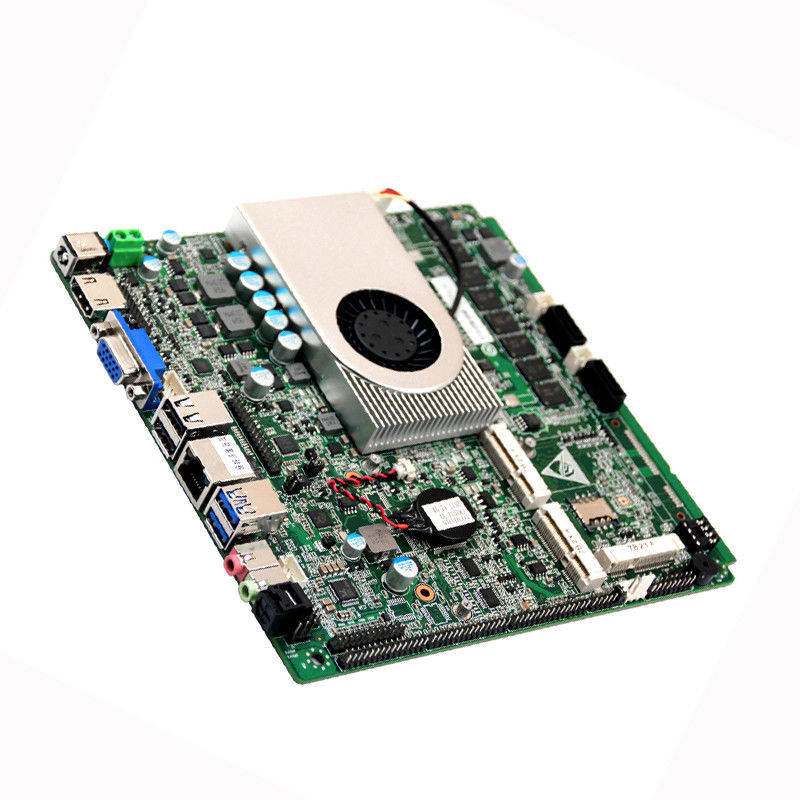

Haswell-U i7-4500U 듀얼 코어 미니 itx 산업용 pc 마더 보드 6 COM 온보드 4G ram 지원 터치 스크린
알아채다
문의시 다음 모델 중 하나를 선택할 수 있습니다.
ITX-P6521D-4TH-I3, 통합 Intel® Haswell-U i3-4010U 듀얼 코어 4스레드 1.7Ghz 프로세서
ITX-P6521D-4TH-I5, 통합 Intel® Haswell-U i5-4200U /4300U 듀얼 코어 4스레드 1.6~2.6Ghz /1.9~2.9Ghz 프로세서
ITX-P6521D-4TH-I7, 통합 Intel® Haswell-U i7-4500U 듀얼 코어 4스레드 1.8~3.0Ghz 프로세서

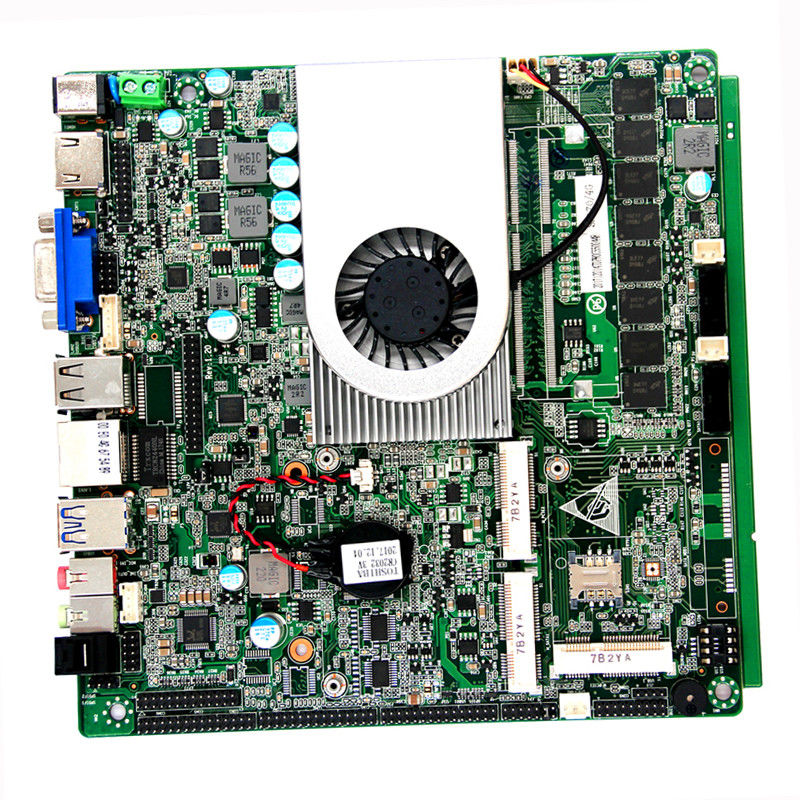

Haswell-U i7-4500U 듀얼 코어 미니 itx 산업용 pc 마더 보드 6 COM 온보드 4G ram 지원 터치 스크린
주요 특징들
통합 Intel® Haswell-U i7-4500U 듀얼 코어 4스레드 1.8Ghz 프로세서
단일 채널 DDR3L 1066/1333/1600MHz
온보드 2GB4GB DDR3L
인텔 HD 그래픽 4400
LVDS + VGA, LVDS+HDMI, HDMI+VGA 동시 또는 비동기 디스플레이 지원
4*RS-232, 2*RS422/485
1*기가비트 랜
5*USB2.0
2*USB3.0
2 * SATAIII 인터페이스
1 * 미니 PCIe M-SATA Scoket
터치패널 지원 4wire 5wire 8wire(옵션)
미니-itx 170 x 170mm
DC 12V 전원
명세서
| 프로세서 | CPU |
인텔® 코어™ 4일모바일 Haswell-U Soc i3/i5/i7 CPU 통합 Intel® Haswell-U i7-4500U 듀얼 코어 4스레드 1.8Ghz 프로세서 최대 터보 주파수 3.0Ghz |
| CPU 패키지 | BGA | |
| 칩셋 | Intel Haswell-U 시리즈 SOC | |
| 바이오스 | EFI BIOS | |
| 메모리 | 기술 아키텍처 | 단일 채널 DDR3L 1066/1333/1600MHz |
| 용량 | 온보드 2GB4GB DDR3L | |
| RAM 슬롯 | 1x RAM 슬롯, 최대.8GB RAM | |
| 동영상 | 그래픽 컨트롤러 | Intel HD Graphics 4400(I3-4010U 그래픽 카드)그래픽 카드는 CPU와 관련이 있습니다. |
| 듀얼 LVDS&EDP |
최대 듀얼 채널 24비트 LVDS.1920 x 1200 해상도 EDP 지원 최대해상도 3200*2000(옵션) |
|
| VGA | VGA 최대 지원 2048*1536 해상도 | |
| HDM(I) | HDM(I)(HDM(I)1.4)최대 해상도:3200*2000@60HZ,4K 디스플레이 지원 | |
| 듀얼 디스플레이 | LVDS + VGA,LVDS+HDM(I),HDM(I)+VGA 동기식 또는 비동기식 디스플레이 | |
| 3개의 디스플레이 | LVDS+VGA+HDMI 3화면 동기식 또는 비동기식 디스플레이 지원 | |
| I/O 패널 포트 | 포트 | 1*VGA,1*HDMI,1*LAN,4*USB3.0/1*MIC-OUT/LINE-OUT,1*SPDIF |
| 회로망 | 제어 장치 | 1*RTL8111E-V 기가비트 이더넷 포트, RJ45Port(2 Lan 선택 가능) |
| 오디오 | 제어 장치 | Realtek HD ALC662 오디오 디코딩(좌우 채널 + 마이크) |
| 슈퍼 I/O | 제어 장치 | NCT6106D |
| 하드웨어 컨트롤러 | 감시 타이머 | 0-255초, 감시 루틴 제공 |
| 냉각기 | 팬이 있는 알루미늄 합금 방열판(자동 및 수동 팬 속도 조정 지원) | |
| 입력/출력 포트 | USB | 2*USB3.0 호환 USB2.0 / 1.1,5*USB2.0, 최대.+5V/1A 지원(Lan 카드 2개 선택 시 USB2.0 3개 있음) |
| 직렬 포트 | 4*RS-232, 2*RS422/485,RS485 자동 흐름 제어 지원(6*RS232 선택 가능) | |
| PS/2 | 1*PS/2 핀 헤더러 | |
| 터치 패널 | 터치 스크린 지원 | |
| 지피오 | 8비트, 샘플 코드, 자유 정의 입력 또는 출력, 3.3V@24mA | |
| 확장 버스 | 미니PCle | 2*Mini-PCIe 슬롯, PCIe 및 USB 장치 지원(터치 스크린 사용 가능, Mini-PCIE2만 PCIE 단일 장치 사용 가능) |
| 저장 | SATA | 2*SATA3.0, 6GB/s 최대 속도 |
| 온보드 SSD 및 SATA HDD1 | 온보드 SSD 또는 SATA HDD1(옵션) | |
| M-SATA | 1*Mini-PCIe M-SATA Scoket, SANDISK 프로토콜 지원, 최대 6gb/s | |
| 전원 | 전원 유형 | 단일 DC 입력, DC12V, +/-5% |
| 전력 소비 | 35W | |
| 근무 환경 | 작동 온도 | -20℃ ~ +60℃ |
| 보관 온도 | -40℃ ~ +85℃ | |
| 작동 습도 | 0% ~ 90%상대습도, 결로 없을 것 | |
| 보관 습도 | 0% ~ 90%상대습도, 결로 없을 것 | |
| 치수 | 크기 | 170×170mm |
| 무게 | 0.5KG |
